Productbeschrijving van de intelligente geïntegreerde slijpinstallatie
Een intelligent geïntegreerd slijpstation bestaat uit drie hoofdonderdelen: een geïntegreerd slijpsysteem, een DCS-meesterbesturingssysteem en een micromiststofverwijderingssysteem.Het heeft een driedimensionale verticale modulaire structuurDe installatie is verdeeld in zes verdiepingen.waarbij het hoofdbesturingssysteem van het DCS, monitoringssysteem en stofverwijderingssysteem zijn geplaatst.

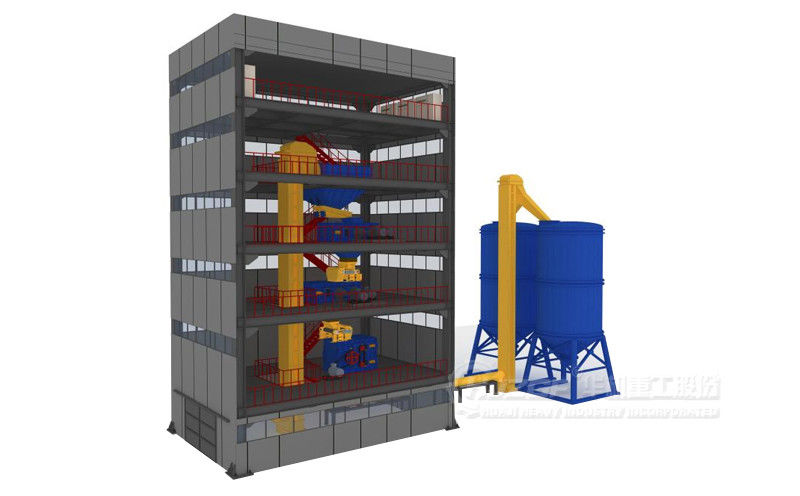

Intelligente geïntegreerde breek- en slijpstation is verdeeld in zes verdiepingen, de vijfde verdieping plaats DCS algemeen besturingssysteem, monitoring systeem en micromist stof onderdrukking systeem,Er is ook de algemene dienstkamer.De vierde verdieping is de module voor het vervoer van materialen; de derde verdieping is de module voor het verpletteren met tandrol (optioneel kan worden geconfigureerd met hamerbreker, kegelbreker);De tweede verdieping is de rolvermaling moduleDe eerste verdieping is de fijnbrekingsmodule met drie rollen; de begane grond (de negatieve) is de kaakbrekingsmodule.De vloeren en de breekapparatuur kunnen worden verhoogd of verlaagd volgens de behoeften van de klant om aan de behoeften van verschillende klanten te voldoen.
1Intelligentie: Het gehele breek- en slijpstation heeft een gecentraliseerd DCS-besturingssysteem, dat het starten en stoppen van alle breek- en slijpapparatuur kan controleren en controleren.exploitatiegegevens en storingalarmen, enz. in de algemene controlekamer, en het gebruik van de apparatuur ter plaatse te allen tijde te observeren via het bewakingssysteem dat samenwerkt met het gecentraliseerde controlesysteem DCS,zodat de site volledig onbewaakt kan zijnEn door middel van de big data-overdracht kan het alle gegevens en informatie van het slijpstation op afstand naar het groepbedrijf verzenden.
2Integratie: Het gehele vermalings- en slijpstation integreert alle apparatuur in een vermalings- en slijpstation met vijf lagen, waarbij de hoofd- en hulpapparatuur van elke laag een module vormen.Het vervangt de oude vermaling productielijn en oplost volledig de tekortkomingen van meerdere band vervoerbandenHet maakt het gehele vermalings- en slijpstation compact, formeel en mooi in ontwerp.
3"Milieubescherming: alle apparatuur van het gehele breek- en freesstation werkt met middel- en lage snelheden en het is niet nodig de screeningskoppeling te gebruiken,dus er is heel weinig stof in de operatie, en het adopteert de volledig afgesloten structuur, en alle omringende en de bovenkant zijn gemaakt geluidsdichte behandeling.
De interne configuratie van het geavanceerde micromiststofonderdrukkingsysteem, elk hoofd, hulpapparatuur inlaat en uitlaat zijn geïnstalleerd stofonderdrukkingspoort,en aan de bovenkant van elke module een meerrichtingsverbinding voor stofverwijdering als secundaire stofverwijdering zijn geïnstalleerd, om de eerste stof onderdrukking te voorkomen heeft een lekkage deel.
4"Energiebesparing: Door de verticale modulaire structuur kunnen de materialen van elk niveau van de vermalings- en slijpmachine vanzelf in de volgende vermalings- en slijpmachine worden geplaatst,en niet door meerdere bandtransportbanden moeten worden vervoerd, waardoor het energieverbruik aanzienlijk wordt verminderd.
5, het verpletteren en slijpen station door het gebruik van niet-screening procesontwerp, fundamenteel opgelost een aantal industrieën, hoge vochtstoffen,vermalen en slijpen tot een afmeting van minder dan 3 mm, de productie te bereiken meer dan 100 ton per uur, screening is vrij moeilijk om de wereld moeilijke problemen, en wordt niet een taart, zonder de noodzaak om de apparatuur te breken.
Intelligente geïntegreerde slijpinstallatie
Alle soorten materialen (silica, kiezelstenen, aardoliecoke, steenkool, chemische grondstoffen, enz.) moeten worden verpletterd en worden door de ondergrondse kaakvermalingsmodule verpletterd.en vervolgens via het hefapparaat naar de doorvoerbak van de materiaalopslagmodule wordt gestuurdDoor middel van de automatische voedingsbak hieronder worden ze naar de tandrol-vermalingsmodule gestuurd voor middelgrote vermaling;vervolgens naar de rolvermalingsmodule gestuurd voor fijnvermaling via het automatische voedingsapparaatNa het verpletteren en malen tot de vereiste deeltjesgrootte, wordt de stof in de vorm van een fijn slijpmiddel door de automatische voedingsinrichting naar de derde verdieping gestuurd voor de drie rollen vermalingsmodule.het wordt naar het volgende proces gestuurd door de luchtstroom (schroef) vervoerderDe screeningapparatuur kan ook worden geconfigureerd op basis van de behoeften van de klant.
Intelligente geïntegreerde breek- en slijpstation, verwerkingscapaciteit en grootte van het eindproduct, kan worden ontworpen volgens de technische eisen van de klant,geconfigureerd met verschillende soorten apparatuur of verschillende modellen om aan de behoeften van verschillende klanten te voldoen, kan een enkel station worden ontworpen voor 30-600 t/h.
Intelligente geïntegreerde slijpinstallatie technische parameters
